Apa itu Bracing pada Struktur Baja?

Pendapat ahli - 27/06/2024

Saat membangun struktur baja, untuk memastikan soliditas, stabilitas, dan daya tahannya, sistem penguat merupakan salah satu komponen penting dalam proses konstruksi. Mari kita telusuri konsep, klasifikasi, dan prinsip desain sistem bresing pada struktur baja melalui artikel berikut bersama Pebsteel.

1. Apa yang dimaksud dengan sistem penyangga?

Sistem bracing pada struktur baja bukan hanya sebagian kecil dari struktur tetapi juga merupakan elemen yang sangat diperlukan. Khususnya pada struktur gerbang baja, peran sistem bracing menjadi semakin krusial.

Sistem bresing memastikan stabilitas keseluruhan struktur dan komponen individu, meneruskan gaya lateral ke pondasi dan pekerjaan pemasangan tambahan, dll. Untuk struktur yang kompleks, sistem bresing juga memainkan peran penting dalam mengatur kekakuan struktur sekaligus memastikan kerataan dan distribusi stres yang rasional, sehingga meningkatkan integritasnya.

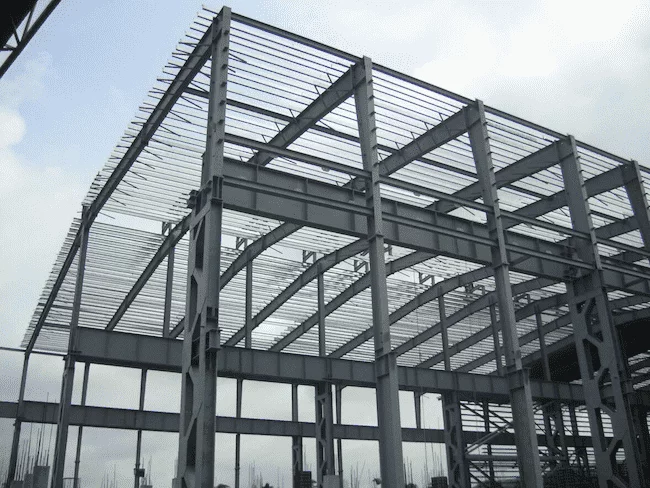

Sistem perkuatan pada struktur baja
Sistem bracing pada struktur baja tidak hanya merupakan bagian kecil dari struktur tetapi juga merupakan elemen yang sangat diperlukan

2. Jenis bracing pada struktur baja

2.1. Penguat horizontal atap

Sistem penyangga atap horizontal pada pabrik industri biasanya terbuat dari rangka baja ringan. Mereka sering ditempatkan di kedua ujungnya secara horizontal, di ujung blok suhu dan juga dapat ditempatkan di beberapa ruang di dalam pabrik. Posisi pemasangan tergantung pada panjang pabrik, pastikan jarak antar bresing tidak melebihi lima bentang kolom.

Batang penguat diagonal berbentuk salib menghubungkan flensa bawah dari dua kasau yang berdekatan pada sistem penyangga horizontal atap. Batang penguat diagonal dapat dibuat dari kabel baja siku, baja bulat, atau baja galvanis dengan diameter kurang dari 12 mm. Selanjutnya, pada saat memasang sistem penyangga horizontal atap, tambahan batang penyangga vertikal yang terbuat dari baja berpenampang harus ditempatkan pada titik-titik seperti puncak atap, ujung kasau, dan kaki atap.

Pada bangunan industri dengan sistem derek, penambahan batang penguat diagonal di sepanjang ujung kolom meningkatkan kekakuan arah vertikal pada rangka horizontal, memindahkan beban lateral dari pengoperasian angin dan derek ke rangka di dekatnya.

Sistem bresing horizontal atap pada pabrik baja pra-rekayasa biasanya terdiri dari tiga bagian utama: sistem bresing flensa atas, sistem bresing flensa bawah, dan sistem bresing vertikal. Sistem penguat ini perlu dirancang sesuai dengan standar jarak tertentu.

2.2. Penguat kolom

Pada struktur baja, sistem penguat kolom bertugas membentuk balok kaku yang memastikan seluruh struktur berdiri kokoh dan mampu menahan gaya vertikal. Kekakuan vertikal rangka baja pabrik seringkali rendah karena dirancang terutama pada arah horizontal. Sistem penguat kolom sangat penting dalam mencapai keseimbangan kekakuan rangka baja pabrik.

Sistem penguat kolom, bersama dengan gelagar derek dan dua kolom gabungan, berfungsi untuk meningkatkan kekakuan vertikal pabrik. Ketika ada gaya-gaya vertikal yang berperan, seperti gempa bumi, angin, atau gaya pengereman dari crane, maka gaya-gaya tersebut akan disalurkan dari kolom melalui gelagar crane, kemudian ke sistem bresing kolom, dan akhirnya turun ke pondasi. Akibatnya, gaya-gaya ini akan berdampak minimal terhadap integritas struktur baja.

Sistem bresing kolom pada rangka baja pabrik terdiri dari batang-batang diagonal yang ditempatkan pada rentang kolom atas dan bawah, terutama pada posisi dengan sistem bresing atap. Tergantung pada apakah crane diperlukan atau tidak, ukuran yang sesuai untuk batang penguat diagonal akan dipertimbangkan dan diatur di lokasi yang sesuai.

3. Prinsip perencanaan bracing pada struktur baja

Saat merancang sistem bresing untuk struktur baja, perusahaan konstruksi perlu memperhatikan prinsip-prinsip berikut:

  • Mentransmisikan beban vertikal secara rasional dan meminimalkan jalur transmisi beban semaksimal mungkin.
  • Menjamin stabilitas sistem struktur di luar bidang dan menyediakan titik tumpu lateral untuk memperbaiki keseluruhan struktur dan komponennya.
  • Memfasilitasi kemudahan pemasangan struktur.
  • Memenuhi persyaratan kekuatan, kekakuan, dan sambungan yang aman.

Bracing merupakan komponen penting dalam struktur baja, terutama pada bangunan baja pra-rekayasa. Untuk memastikan kualitas dan umur panjang konstruksi, serta mematuhi prinsip-prinsip desain, memilih perusahaan konstruksi terkemuka dengan pengalaman bertahun-tahun di bidangnya sangatlah penting. Pebsteel, sebuah perusahaan global yang berspesialisasi dalam solusi baja pra-rekayasa dan struktur baja berkualitas tinggi, adalah pilihan utama dengan tim insinyur terampil dan filosofi untuk selalu menggunakan material bermutu tinggi dalam konstruksi. Pebsteel berkomitmen untuk menyediakan layanan yang komprehensif, profesional, dan dukungan khusus untuk bisnis Anda.

memilih perusahaan konstruksi yang memiliki reputasi baik
Selain berpegang pada prinsip desain, memilih perusahaan konstruksi terkemuka dengan pengalaman bertahun-tahun di bidangnya sangatlah penting

4. Kesimpulan

Di atas adalah informasi tentang sistem bracing pada struktur baja dan beberapa prinsip desain penting. Jika pelanggan membutuhkan solusi komprehensif untuk Bangunan Baja Pra-Rekayasa dan Struktur Baja, silakan hubungi Pebsteel melalui email di [email protected]
