Dalam konteks urbanisasi yang pesat, gedung tinggi muncul tidak hanya untuk memenuhi kebutuhan ruang hunian dan kerja, tetapi juga untuk menunjukkan perkembangan dan modernitas kota. Sistem struktur baja menjadi sangat penting dalam pembangunan gedung-gedung tinggi ini. Artikel ini akan memberikan informasi rinci mengenai sistem struktur baja dalam konstruksi gedung tinggi, dengan fokus khusus pada bangunan pra-rancang (pre-engineered buildings):
1. Hubungan antara Sistem Struktur Baja dan Gedung Tinggi Baja
Salah satu keunggulan utama struktur baja dalam konstruksi gedung tinggi adalah kemampuannya menahan beban yang luar biasa. Dengan kekakuan dan kekuatan tinggi, baja memungkinkan bangunan menahan beban besar sekaligus menciptakan sistem struktural yang efisien. Hal ini mengurangi berat total bangunan, memungkinkan desain yang fleksibel pada struktur tinggi tanpa mengorbankan keamanan maupun kemampuan menahan beban.
Baja juga menonjol karena kemampuannya untuk dibengkokkan dan dibentuk menjadi struktur kompleks, membuka peluang bagi arsitek untuk merealisasikan desain kreatif dan unik. Berkat karakteristik ini, bangunan dapat memiliki tampilan yang menonjol dan khas dengan struktur baja.
Selain itu, pemanfaatan struktur baja dapat mengurangi waktu konstruksi dan biaya tenaga kerja. Material yang ringan ini tidak hanya mengurangi beban pada infrastruktur, tetapi juga mempercepat proses pembangunan, sehingga proyek dapat dilaksanakan dengan cepat dan efisien.
Semua faktor ini berkontribusi pada pengurangan biaya konstruksi secara keseluruhan dan meningkatkan efisiensi biaya selama pelaksanaan proyek. Struktur baja (steel structure) tidak hanya memenuhi persyaratan teknis yang ketat, tetapi juga menawarkan efisiensi ekonomi tinggi, menjadikannya pilihan utama dalam konstruksi gedung tinggi baja modern.

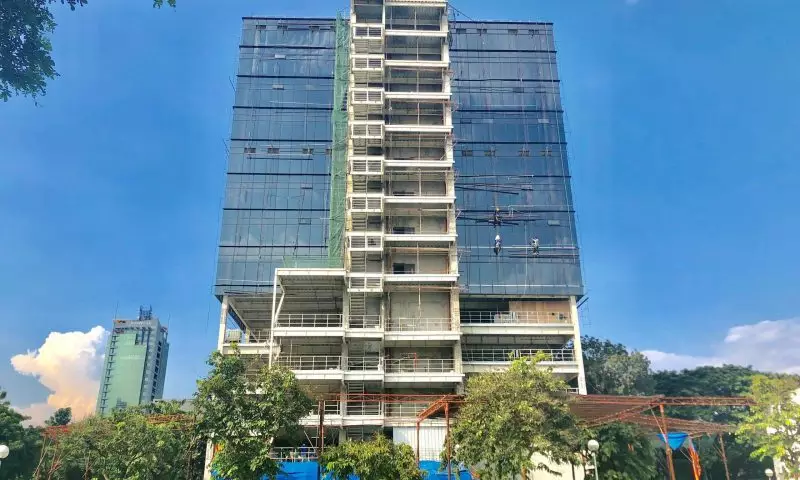

Hubungan antara sistem baja struktural dan bangunan baja bertingkat tinggi
2. Klasifikasi Sistem Struktur Baja yang Umum Digunakan
2.1 Sistem Rangka Penyangga (Braced Frame) dan Dinding Geser (Shear Wall)
Sistem rangka penyangga (braced frame) dan dinding geser (shear wall) merupakan dua solusi efektif untuk menahan beban lateral dalam proyek konstruksi.
Sistem rangka penyangga memanfaatkan cross-braces yang terbuat dari baja atau beton bertulang, yang terintegrasi secara strategis ke dalam sistem rangka untuk meningkatkan kekakuan dan stabilitas struktur. Penyangga ini tidak hanya membantu struktur menahan beban lateral, tetapi juga mendistribusikan gaya, sehingga meminimalkan deformasi.
Sistem rangka dinding geser biasanya terdiri dari komponen seperti dinding, kolom, dan balok, yang menahan beban dari berat bangunan dan menyalurkannya ke pondasi. Selain itu, penerapan dinding geser vertikal juga merupakan metode penting untuk mengatasi gaya lateral. Dinding geser ini membantu struktur menahan dampak angin dan gempa, sehingga menjamin keamanan dan stabilitas jangka panjang.
2.2 Sistem Rangka Kaku (Rigid Frame)
Sistem Rangka Kaku (Rigid Frame) umum digunakan pada struktur baja maupun beton bertulang untuk menopang beban baik secara vertikal maupun horizontal, sehingga memberikan efisiensi tinggi dalam perancangan bangunan.
Secara khusus, moment frame, yang menghubungkan balok dan kolom secara kuat dan kaku, memiliki peran penting dalam mempertahankan sudut tetap pada titik sambungan. Hal ini memastikan bahwa, meskipun terdapat beban dan gaya eksternal, persimpangan antara balok dan kolom tetap stabil.
Dalam struktur baja, sudut sambungan dapat diperkuat untuk meningkatkan kekakuan, sehingga memenuhi persyaratan kekakuan struktural. Sistem rangka kaku tidak hanya menahan beban gravitasi, tetapi juga tahan terhadap faktor lingkungan seperti angin dan gempa, sehingga menciptakan pondasi yang kokoh untuk pembangunan gedung tinggi modern.
2.3 Sistem Balok Transfer (Transfer Beam)
Sistem Balok Transfer (Transfer Beam) merupakan metode penting dalam perancangan struktural, yang menggunakan girder atau dinding horizontal untuk menghubungkan inti bangunan (core) dengan struktur baja di sekitarnya. Balok transfer tidak hanya meningkatkan kekakuan, tetapi juga mendistribusikan gaya lateral secara merata, sehingga membantu menjaga stabilitas struktural secara keseluruhan.
Secara khusus, sistem balok transfer sering diterapkan pada gedung tinggi dengan inti pusat, memberikan efisiensi tinggi dalam mengurangi getaran dan meningkatkan performa struktur.
Dalam konstruksi, penggunaan sistem balok transfer mengoptimalkan kapasitas menahan beban bangunan, terutama pada kondisi beban kompleks seperti angin kencang atau gempa. Balok transfer memastikan bahwa gaya benturan diteruskan secara efektif dari bagian tepi bangunan ke inti pusat, sehingga menciptakan jaringan struktur yang kokoh.
2.4 Sistem Outrigger (Outrigger Trusses)
Sistem Outrigger (Outrigger Trusses) merupakan metode penting dalam perancangan struktural modern, yang menggunakan truss atau dinding horizontal untuk menghubungkan inti pusat bangunan dengan struktur di sekeliling perimeter. Sistem outrigger ini tidak hanya meningkatkan kekakuan tambahan, tetapi juga mendistribusikan gaya lateral secara merata ke seluruh bangunan, sehingga meningkatkan stabilitas keseluruhan secara signifikan.
Penggunaan sistem outrigger sangat populer pada gedung tinggi dengan inti pusat, karena memberikan efisiensi tinggi dalam mengurangi getaran dan meningkatkan performa struktural. Berkat sistem outrigger ini, gaya benturan dari angin dan faktor lingkungan lainnya diteruskan secara efektif, membantu bangunan mempertahankan daya tahan dan keamanan.
2.5 Sistem Tubular
Sistem Tubular merupakan metode teknis inovatif dalam konstruksi, yang menggunakan tabung penahan beban untuk menyalurkan gaya dan mempertahankan stabilitas bangunan. Salah satu fitur penting dari sistem ini adalah penataan bracing tubular dalam bentuk segitiga atau persegi, menciptakan struktur geometris yang kuat dan efisien. Desain ini mengoptimalkan distribusi gaya dan meminimalkan deformasi, terutama pada kondisi benturan tinggi seperti gempa dan angin kencang.
Bracing tubular biasanya terintegrasi dari atas hingga bawah bangunan, membentuk sistem yang saling terhubung erat dengan elemen struktural lain seperti kolom, balok, dan pondasi. Kombinasi ini meningkatkan kapasitas menahan beban dan mengurangi deformasi, sehingga membantu bangunan mempertahankan stabilitas dan keamanan sepanjang siklus hidupnya.
2.6 Sistem Framed Tube
Sistem Framed Tube merupakan metode teknis canggih dalam konstruksi gedung tinggi, yang bertujuan untuk meningkatkan stabilitas dan kapasitas menahan beban seluruh struktur. Sistem ini dianggap sebagai salah satu teknik paling unik dan efektif dalam industri konstruksi. Sistem ini sering diintegrasikan ke dalam arsitektur untuk meningkatkan ketahanan terhadap gempa, meminimalkan deformasi, dan menjamin keselamatan penghuni serta properti di dalam bangunan.
Fitur menonjol dari sistem framed tube adalah integrasi tabung baja atau beton ke dalam struktur utama. Tabung-tabung ini biasanya ditempatkan secara vertikal sepanjang tinggi bangunan atau secara horizontal sepanjang lebar bangunan, dan dihubungkan ke struktur utama melalui elemen penahan beban seperti kolom dan balok.
2.7 Sistem Bundled Tube
Sistem Bundled Tube merupakan teknik khusus dalam konstruksi gedung tinggi, yang dirancang untuk meningkatkan kapasitas menahan beban dan stabilitas seluruh struktur. Berbeda dengan sistem bracing tubular yang menggunakan tabung tunggal, sistem bundled tube menghubungkan beberapa tabung sekaligus, menciptakan sistem yang kuat dan mampu mendistribusikan gaya secara merata dan efektif.
Tabung-tabung dalam sistem bundled tube dapat disusun dalam berbagai bentuk, membentuk jaringan penahan beban yang beragam dan efektif. Koneksi erat antara tabung-tabung tersebut dengan elemen struktural lain seperti kolom dan balok membantu sistem bekerja sebagai satu kesatuan, sehingga gaya dapat diteruskan dengan efisien.

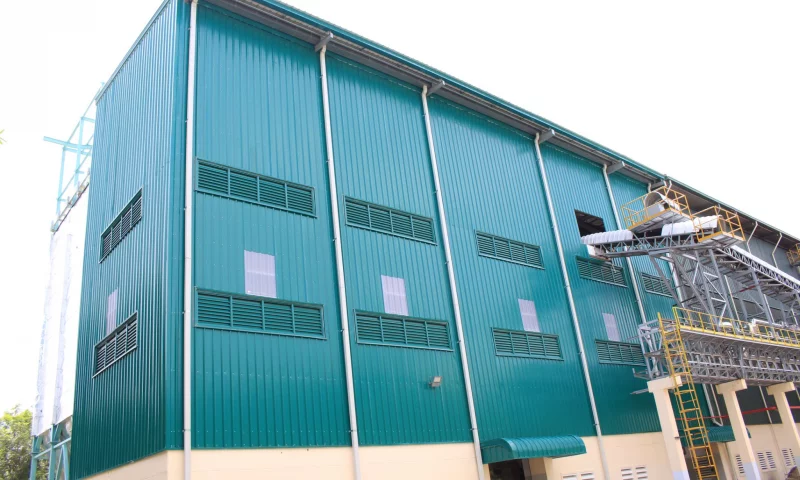

Klasifikasi sistem struktur baja umum
3. Apa Saja Persyaratan dalam Konstruksi Gedung Tinggi Baja?
Pertama-tama, perancangan gedung tinggi dengan rangka baja membutuhkan pertimbangan cermat terhadap metode konstruksi, struktur, dan material yang digunakan untuk menjamin keamanan, stabilitas, dan keberlanjutan.
Desain proyek juga harus memenuhi kebutuhan estetika investor serta sesuai dengan kondisi cuaca, kontur tanah, dan lingkungan sekitar. Produksi dan transportasi struktur baja perlu mengikuti prosedur ketat untuk menjamin keamanan dan kualitas tertinggi.
Skala konstruksi gedung tinggi baja bergantung pada kebutuhan investor dan karakteristik khusus proyek. Selain itu, menjamin keamanan di lokasi konstruksi merupakan standar penting. Hal ini tidak hanya menjamin keselamatan pekerja, tetapi juga mencegah kerugian material. Kontraktor dan investor juga perlu mengambil langkah untuk mengurangi kebisingan, memastikan visibilitas, dan menjaga kebersihan lingkungan sekitar, sehingga menciptakan kondisi konstruksi yang kondusif tanpa mengganggu penduduk sekitar.
Persyaratan ini tidak hanya membantu mempertahankan kualitas proyek, tetapi juga meningkatkan efisiensi konstruksi, memastikan kepuasan investor dan keamanan bagi seluruh peserta proyek. Kepatuhan ketat terhadap standar teknis dan proses konstruksi akan membantu menciptakan gedung tinggi baja yang berkualitas, berkelanjutan, dan aman dalam lingkungan konstruksi modern.

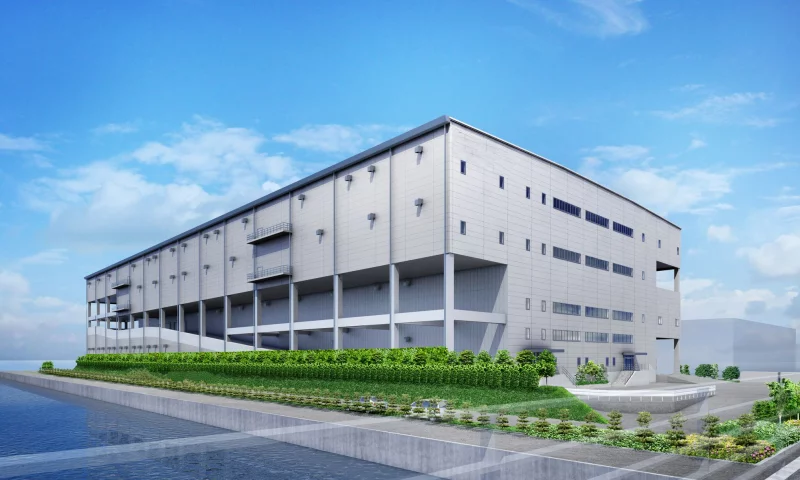

Persyaratan yang harus diikuti saat membangun gedung baja bertingkat tinggi
