Sistem Sambungan dalam Konstruksi Bangunan Baja Pre-Engineered

Sistem sambungan memainkan peran penting dalam menjamin kualitas, daya tahan, dan keselamatan bangunan pre-engineered buildings. Pemilihan sistem sambungan yang tepat serta pelaksanaannya secara akurat akan berkontribusi pada terciptanya bangunan baja pre-engineered berkualitas tinggi yang memenuhi kebutuhan investor. Artikel ini akan memberikan informasi lengkap mengenai sistem sambungan dalam konstruksi bangunan baja pre-engineered, termasuk jenis sambungan yang umum digunakan, kelebihan dan kekurangannya, aplikasi, hal-hal yang perlu diperhatikan dalam penggunaan, serta prosedur pemeliharaan.

1. Apa itu sistem sambungan dalam bangunan baja pre-engineered?

Sistem sambungan dalam bangunan baja prefabrikasi adalah sekumpulan teknik yang digunakan untuk menyatukan berbagai komponen baja sehingga membentuk satu struktur yang kokoh dan terpadu. Sambungan ini berperan sangat penting dalam memastikan stabilitas, umur pakai, serta kemampuan struktur dalam menahan beban.

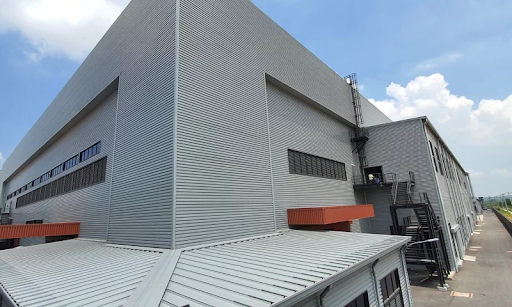

Apa itu sistem sambungan dalam bangunan baja pre-engineered?

2. Manfaat sistem sambungan dalam bangunan pra-rekayasa

2.1. Menjamin keseragaman dan kekakuanstruktur

Sambungan membantu menghubungkan elemen-elemen baja sehingga membentuk satu struktur yang menyatu dan solid, memungkinkan bangunan menahan beban besar serta melawan gaya eksternal seperti angin, badai, gempa bumi, dan lain-lain.

2.2. Meningkatkan daya tahan struktur

Sistem sambungan dirancang dengan kemampuan menahan beban yang tinggi serta ketahanan terhadap korosi, sehingga bangunan baja pre-engineered memiliki umur pakai yang panjang.

2.3. Menghemat waktu dan biaya konstruksi

Dibandingkan dengan metode konstruksi tradisional, penggunaan sistem sambungan pada bangunan baja pra-rekayasa dapat menghemat waktu dan biaya. Proses konstruksi tidak terlalu bergantung pada kondisi cuaca, sehingga pembangunan dapat dilakukan sepanjang tahun tanpa mengganggu progres proyek. Efisiensi pemasangan dan optimalisasi biaya ini semakin menegaskan keunggulan bangunan struktur baja, khususnya untuk proyek berskala besar dan berjangka waktu singkat.

2.4. Meningkatkan fleksibilitas pengembangan dan nilai estetika

Sistem sambungan memungkinkan perluasan area atau perubahan struktur di masa depan tanpa harus membongkar keseluruhan bangunan.

Selain itu, sistem ini dapat dirancang dengan berbagai gaya dan warna, sehingga turut meningkatkan nilai estetika bangunan.

2.5. Meningkatkan ketahanan terhadap kebakaran

Beberapa jenis sistem sambungan dirancang khusus untuk memberikan ketahanan api yang baik. Pemilihan sistem sambungan dan solusi perlindungan kebakaran yang tepat akan membantu menjamin keselamatan manusia dan aset di dalam bangunan baja pre-engineered.

2.6. Meningkatkan peredaman suara dan ketahanan terhadap getaran

Sistem sambungan dapat dikombinasikan dengan material peredam suara untuk menciptakan ruang yang tenang dan nyaman. Selain itu, sistem ini juga dapat dirancang untuk meminimalkan getaran yang merambat melalui struktur, sehingga meningkatkan kenyamanan dan keselamatan pengguna.

2.7. Meningkatkan pencahayaan alami dan sirkulasi udara

Sistem sambungan yang terintegrasi dapat dirancang untuk memaksimalkan pencahayaan alami, menghemat energi, serta menciptakan lingkungan kerja yang terang dan lapang.

Selain itu, sistem ini juga mendukung sirkulasi udara yang baik di dalam bangunan, membantu meningkatkan kualitas udara dan kenyamanan pengguna.

2.8. Memudahkan pemasangan sistem listrik, air, dan ventilasi

Pemasangan berbagai sistem teknis seperti ventilasi, air, dan listrik menjadi lebih mudah melalui sistem sambungan yang terintegrasi tanpa mengganggu integritas struktur bangunan.

Bagi bangunan baja pre-engineered, sistem sambungan memegang peranan utama dalam menjamin kualitas, daya tahan, estetika, dan efisiensi. Dengan memilih sistem sambungan yang tepat, investor dan pengguna akan memperoleh banyak manfaat.

Baca selengkapnya: Keselamatan Kerja di Tempat Kerja dalam Proses Manufaktur dan Pemasangan Bangunan Baja Prefabrikasi

3. Sistem sambungan yang umum digunakan dalam konstruksi bangunan pre-engineered

3.1. Sistem sambungan las dalam bangunan baja prefabrikasi

Konstruksi bangunan baja pre-engineered sangat bergantung pada sistem sambungan las, yang menciptakan ikatan permanen dan sangat kuat antar komponen baja. Dalam proses pengelasan, bagian-bagian struktur baja disatukan dengan melelehkan logam pada titik sambungan pada suhu tinggi, kemudian dibiarkan mendingin. Setelah dingin, sambungan las akan mengeras menjadi satu kesatuan logam yang solid dengan kapasitas menahan beban yang sangat baik dan daya tahan tinggi.

Kelebihan
Sambungan las memenuhi persyaratan kapasitas beban tinggi pada bangunan baja, menawarkan tingkat keamanan yang sangat baik dan daya tahan yang unggul. Struktur monolitik dari sambungan las memungkinkannya menahan gaya puntir dan lentur secara efektif, sehingga menjamin stabilitas dan keselamatan struktur.

Setelah selesai, permukaan sambungan las menjadi halus dan rata, meningkatkan nilai estetika keseluruhan bangunan. Sambungan las juga mampu bertahan dalam kondisi lingkungan yang keras seperti kelembaban tinggi, perubahan suhu ekstrem, serta paparan bahan kimia.

Aplikasi

• Menghubungkan balok dan kolom: Pengelasan umum digunakan untuk menghubungkan balok dan kolom, membentuk rangka utama bangunan baja pre-engineered.
• Menghubungkan gording dan batang pengikat: Sambungan las digunakan untuk memastikan stabilitas dan daya dukung struktur atap.
• Menghubungkan panel: Digunakan untuk menyambung panel baja berlapis warna atau panel insulasi ke rangka baja.
• Menghubungkan aksesori baja: Digunakan untuk menyambung pengaku, kait gording, bracket, dan komponen baja lainnya.

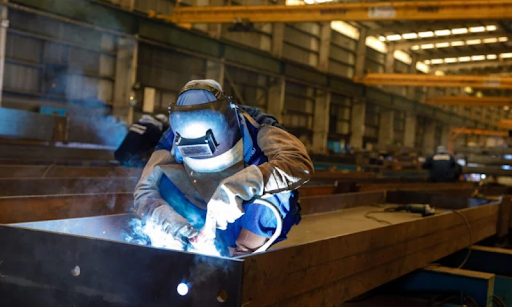

Pengelasan adalah metode yang umum digunakan dalam produksi struktur baja

3.2. Sistem sambungan baut dalam bangunan baja prefabrikasi

Sistem sambungan baut memegang peranan penting dalam konstruksi bangunan baja prefabrikasi karena kemudahan pemasangan dan tingkat fleksibilitasnya yang tinggi.

Sambungan baut dilakukan dengan memasukkan baut ke dalam lubang yang telah tersedia pada komponen yang akan disambung, kemudian mengencangkan mur menggunakan kunci atau mesin pengencang khusus untuk memastikan sambungan yang aman dan kuat.

Kelebihan
Pemasangan sambungan baut berlangsung cepat dan sederhana tanpa memerlukan metode konstruksi yang rumit. Sambungan ini sangat fleksibel karena mudah dibongkar atau dimodifikasi saat diperlukan.

Sambungan baut mampu memenuhi kebutuhan daya dukung yang tinggi dan standar keselamatan berbagai proyek konstruksi. Dibandingkan dengan metode lain seperti pengelasan, sambungan baut memiliki biaya konstruksi yang lebih rendah sehingga membantu menghemat biaya investasi.

Jenis baut yang umum digunakan

• Baut segi enam: Jenis baut paling umum dalam struktur baja.
• Baut kekuatan tinggi: Digunakan untuk struktur dengan beban berat.
• Baut self-drilling: Baut yang dapat membuat ulir sendiri tanpa pengeboran awal.
• Baut angkur pondasi: Digunakan untuk menghubungkan rangka baja dengan pondasi bangunan.

3.3. Sistem sambungan momen dalam bangunan baja prefabrikasi

Sistem sambungan momen berperan penting dalam struktur bangunan baja prefabrikasi, bertugas mentransfer momen lentur antar komponen baja sehingga struktur mampu menahan beban vertikal maupun beban momen.

Berkat kekakuan dan kapasitas beban yang tinggi, sambungan momen banyak digunakan pada struktur yang memerlukan sambungan kaku untuk meminimalkan rotasi antar elemen.

Karakteristik
Sambungan momen mampu menahan gaya lentur dan torsi, menjamin keselamatan struktur di bawah beban kompleks. Struktur khususnya memberikan kekakuan dan kestabilan tinggi, meminimalkan perpindahan dan deformasi akibat beban.

Aplikasi

• Struktur yang membutuhkan sambungan kaku
• Struktur dengan beban berat dan momen besar
• Struktur dengan tuntutan estetika tinggi

Jenis sambungan momen

• Sambungan tertahan penuh: Sepenuhnya membatasi rotasi, memberikan kekakuan maksimum.
• Sambungan tertahan sebagian: Mengizinkan rotasi kecil namun tetap memiliki kapasitas beban tinggi.

3.4. Sistem sambungan geser dalam bangunan pra-rekayasa

Sistem sambungan geser berperan penting dalam menjaga integritas struktur bangunan baja prefabrikasi dengan mentransmisikan gaya geser lateral antar elemen baja.

Sambungan ini sangat efektif dalam menahan gaya lateral seperti beban angin dan gempa.

Karakteristik
Dirancang untuk menahan gaya geser besar, mendistribusikan beban secara efisien. Desainnya relatif sederhana dan mudah diproduksi, sehingga menghemat waktu dan biaya konstruksi.

Aplikasi

• Struktur dengan beban horizontal besar
• Struktur dengan tuntutan estetika tinggi
• Proyek berskala besar dengan anggaran terbatas

Jenis sambungan geser

• Sambungan dengan pasak baja
• Sambungan dengan potongan serong
• Sambungan baut geser
• Sambungan dengan pelat spacer

4. Sistem sambungan dalam konstruksi bangunan baja pre-engineered untuk meningkatkan ketahanan terhadap kebakaran

Dalam konstruksi bangunan baja pre-engineered, memastikan keselamatan terhadap kebakaran merupakan faktor yang sangat penting. Sistem sambungan memainkan peran kunci dalam meningkatkan ketahanan api bangunan. Berikut ini adalah beberapa sistem sambungan yang umum digunakan untuk meningkatkan ketahanan terhadap kebakaran pada bangunan baja pre-engineered:

4.1. Sistem sambungan menggunakan mortar tahan api

Mortar tahan api digunakan untuk melapisi sambungan antara elemen struktur baja, membentuk lapisan isolasi yang melindungi baja dari suhu tinggi ketika terjadi kebakaran. Selain itu, mortar tahan api dapat dibagi menjadi dua jenis utama, yaitu mortar tahan api kering dan mortar tahan api basah.

• Mortar tahan api kering biasanya digunakan pada lokasi dengan ruang kerja terbatas atau proyek yang membutuhkan waktu konstruksi cepat. Jenis mortar ini mudah diaplikasikan dan memiliki waktu pengerasan yang singkat.
• Mortar tahan api basah umumnya digunakan pada area yang memiliki persyaratan ketahanan api dan daya lekat yang tinggi. Mortar ini memberikan perlindungan api yang lebih baik dan daya tahan yang lebih tinggi terhadap suhu ekstrem.

4.2. Sistem sambungan dengan cat tahan api

Cat tahan api diaplikasikan pada permukaan profil baja, membentuk lapisan isolasi yang melindungi baja dari suhu tinggi ketika terjadi kebakaran. Cat tahan api dapat dibagi menjadi dua jenis utama, yaitu cat tahan api berbasis pelarut dan cat tahan api berbasis air.

• Cat tahan api berbasis pelarut umumnya memiliki ketahanan api yang lebih baik, namun dapat menimbulkan dampak negatif terhadap kesehatan manusia dan lingkungan jika tidak digunakan dengan benar.
• Cat tahan api berbasis air lebih aman bagi kesehatan dan lingkungan, tetapi tingkat ketahanan apinya dapat lebih rendah dibandingkan dengan cat berbasis pelarut.

4.3. Sistem sambungan dengan panel tahan api

Panel tahan api digunakan untuk membungkus sambungan antara elemen struktur baja, membentuk lapisan isolasi yang melindungi baja dari suhu tinggi ketika terjadi kebakaran.

Panel tahan api dapat dibuat dari berbagai material seperti gipsum, serat mineral, dan papan semen serat selulosa. Setiap jenis material memiliki kelebihan dan kekurangan masing-masing, sehingga pemilihan panel tahan api harus disesuaikan dengan persyaratan teknis dan kebutuhan spesifik proyek.

5. Sistem sambungan untuk meningkatkan peredaman suara dan ketahanan terhadap getaran

Sistem sambungan berperan dalam meningkatkan kemampuan peredaman suara dan ketahanan terhadap getaran pada bangunan baja prefabrikasi melalui dua mekanisme utama berikut:

• Meminimalkan transmisi suara: Sambungan antara struktur baja dirancang untuk mengurangi perambatan gelombang suara melalui struktur, sehingga membantu mencegah kebisingan dari luar masuk ke dalam bangunan. Hal ini sering diterapkan dalam desain struktur baja modern.
• Menyerap energi getaran: Sistem sambungan mampu menyerap sebagian energi getaran yang berasal dari aktivitas di dalam maupun di luar bangunan, sehingga mengurangi tingkat getaran dan menciptakan suasana yang lebih tenang serta nyaman bagi pengguna.

5.1. Sistem sambungan menggunakan karet

Karet memiliki kemampuan peredaman suara dan getaran yang sangat baik, sehingga sambungan berbahan karet sering digunakan pada area yang membutuhkan pengurangan kebisingan dan getaran.

Struktur dan prinsip kerja

Sistem sambungan karet terdiri dari beberapa komponen utama berikut:

• Lapisan karet elastis: Terbuat dari bahan karet sintetis dengan elastisitas tinggi, kapasitas menahan beban yang baik, serta ketahanan terhadap penuaan.
• Lapisan logam: Digunakan untuk menghubungkan lapisan karet dengan komponen baja. Lapisan ini dapat terbuat dari baja, aluminium, atau material logam lainnya.
• Lapisan perekat: Digunakan untuk merekatkan lapisan karet dengan lapisan logam. Perekat harus memiliki daya rekat dan kapasitas menahan beban yang tinggi.

Prinsip kerja:
Ketika gaya bekerja pada struktur baja, lapisan karet elastis akan terkompresi dan menyerap sebagian energi gaya tersebut. Dengan demikian, jumlah getaran yang ditransmisikan melalui struktur baja akan berkurang secara signifikan.

Aplikasi sistem sambungan karet

• Menghubungkan panel baja berlapis warna atau panel insulasi ke rangka baja
• Menghubungkan balok baja untuk membentuk rangka bangunan
• Menghubungkan kolom baja dalam sistem rangka penyangga
• Menghubungkan aksesori baja seperti gording dan batang pengikat

5.2. Sistem sambungan menggunakan wol mineral

Wol mineral merupakan material yang efektif untuk peredaman suara dan getaran. Sistem ini menggunakan lapisan wol mineral untuk menghubungkan struktur baja, sebagai alternatif dari metode sambungan tradisional seperti pengelasan atau pembautan.

• Lapisan wol mineral: Terbuat dari basalt yang dilelehkan, memiliki kemampuan insulasi suara, panas, serta ketahanan terhadap api yang sangat baik.
• Lapisan logam: Digunakan untuk menghubungkan lapisan wol mineral dengan struktur baja, dapat terbuat dari baja, aluminium, atau material lainnya.
• Lapisan perekat: Digunakan untuk merekatkan wol mineral dengan lapisan logam, memerlukan daya rekat dan kapasitas beban yang tinggi.

Prinsip kerja:
Saat gaya bekerja pada struktur baja, lapisan wol mineral akan terkompresi dan menyerap sebagian energi benturan. Dengan demikian, transmisi getaran melalui struktur baja berkurang secara signifikan. Selain itu, wol mineral juga berfungsi sebagai insulator suara dan panas yang efektif.

5.3. Sistem sambungan menggunakan busa peredam suara

Sistem sambungan dengan busa peredam suara terdiri dari beberapa komponen utama berikut:

• Lapisan busa peredam suara: Terbuat dari bahan plastik Polyolefin yang memiliki sifat peredaman suara, insulasi panas, dan ketahanan terhadap air.
• Lapisan logam: Digunakan untuk menghubungkan busa peredam suara dengan struktur baja.
• Lapisan perekat: Digunakan untuk merekatkan busa peredam suara dengan lapisan logam, membutuhkan daya rekat dan kapasitas beban yang tinggi.

Prinsip kerja:
Ketika gaya bekerja pada struktur baja, lapisan busa akan terkompresi dan menyerap sebagian energi benturan. Hal ini secara signifikan mengurangi getaran yang merambat melalui struktur baja, sekaligus memberikan insulasi suara dan panas yang efektif bagi bangunan.

5.4. Sistem sambungan menggunakan perekat

Dalam proses konstruksi, perekat dicampur secara merata dan diaplikasikan pada permukaan sambungan struktur baja. Setelah itu, komponen baja ditekan rapat dan dipertahankan dalam posisi tersebut selama jangka waktu tertentu hingga perekat mengering sepenuhnya. Perekat yang telah mengering membentuk ikatan yang kuat dengan kapasitas menahan beban tinggi serta ketahanan terhadap air yang baik.

Komponen utama meliputi:

• Perekat: Perekat epoxy dua komponen atau polyurethane dengan daya rekat dan ketahanan beban yang tinggi.
• Permukaan sambungan: Permukaan baja harus bersih, kering, dan rata sebelum aplikasi perekat.
• Lapisan primer: Digunakan untuk meningkatkan daya rekat antara perekat dan permukaan baja.
• Peralatan kerja: Pistol perekat, alat pencampur, dan spatula perekat.

5.5. Sistem sambungan menggunakan baut peredam (damper bolts)

Sistem sambungan dengan baut peredam merupakan solusi efektif untuk meningkatkan peredaman suara dan ketahanan terhadap getaran pada bangunan baja prefabrikasi. Sistem ini menggunakan baut khusus yang dirancang untuk menyerap energi getaran, sehingga meminimalkan transmisi getaran melalui struktur baja.

Struktur dan prinsip kerja

Baut peredam terdiri dari dua bagian utama, yaitu inti baja dan selubung karet. Inti baja berfungsi menahan beban utama, sedangkan selubung karet berfungsi menyerap energi getaran. Selubung karet biasanya terbuat dari material elastis tinggi seperti EPDM dan Neoprene.

Ketika getaran bekerja pada struktur baja, energi getaran tersebut diteruskan ke baut peredam. Selubung karet akan terkompresi, menyerap sebagian energi getaran, dan mengubahnya menjadi energi panas. Dengan demikian, getaran yang diteruskan melalui struktur baja akan berkurang secara signifikan.

Aplikasi sistem sambungan baut peredam

• Pabrik manufaktur: Mengurangi kebisingan dari mesin dan peralatan
• Gudang: Melindungi barang dari dampak getaran selama penyimpanan dan transportasi
• Gedung olahraga dan teater: Meningkatkan kualitas akustik dan mengurangi kebisingan luar
• Kantor dan rumah: Menciptakan lingkungan kerja dan hunian yang tenang dan nyaman

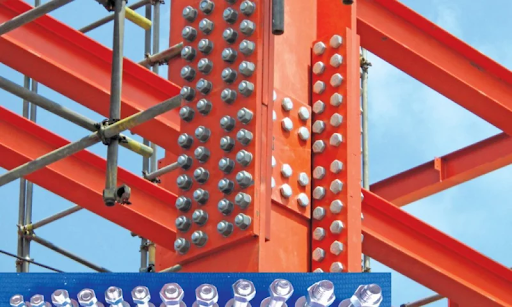

Sambungan baut dibuat dengan menghubungkan dua bagian

Memahami sistem sambungan dalam konstruksi bangunan baja pre-engineered akan membantu Anda memilih jenis sambungan yang tepat, sehingga menjamin keselamatan dan efisiensi proyek. Untuk memastikan sistem sambungan bekerja secara optimal, lakukan inspeksi dan pemeliharaan secara berkala.

Untuk solusi komprehensif dalam konstruksi bangunan baja prefabrikasi, silakan hubungi Pebsteel melalui email pebsteel.indonesia@pebsteel.com untuk mendapatkan dukungan segera.
