Dalam industri konstruksi, struktur balok pondasi baja memiliki peran mendasar dalam menentukan stabilitas dan keamanan seluruh proyek. Sebagai sistem balok baja yang ditempatkan di atas pondasi, struktur ini berfungsi untuk menyalurkan gaya gravitasi dari bangunan ke tanah, sehingga memastikan distribusi beban yang merata dan stabil. Artikel berikut akan membantu Anda memahami secara jelas struktur balok pondasi baja serta prinsip tata letak secara detail, yang menjadi prasyarat untuk menghasilkan konstruksi berkualitas tinggi dan memenuhi persyaratan teknis paling ketat.
1. Apa Itu Struktur Balok Pondasi Baja?

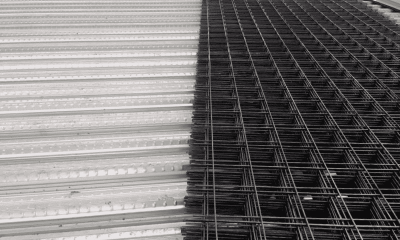

Lantai baja satu lapis merupakan lapisan struktur yang mampu menahan beban langsung, dengan menggabungkan balok dan kolom sebagai komponen penopang utama. Balok berfungsi untuk menyalurkan gaya ke kolom, sedangkan kolom bertugas meneruskan gaya tersebut ke pondasi bangunan.
Penempatan balok pondasi:
- Balok pondasi di antara kolom: Ditempatkan di tengah antara dua kolom, biasanya digunakan untuk struktur dengan jarak antar kolom yang pendek.
- Balok pondasi di dalam kolom: Ditempatkan di dalam dua kolom, umumnya digunakan untuk struktur dengan jarak antar kolom yang lebih besar.
- Balok pondasi di luar kolom: Ditempatkan di luar dua kolom, sering digunakan pada struktur dengan kebutuhan arsitektur tertentu atau ketika diperlukan peningkatan kapasitas beban pondasi.

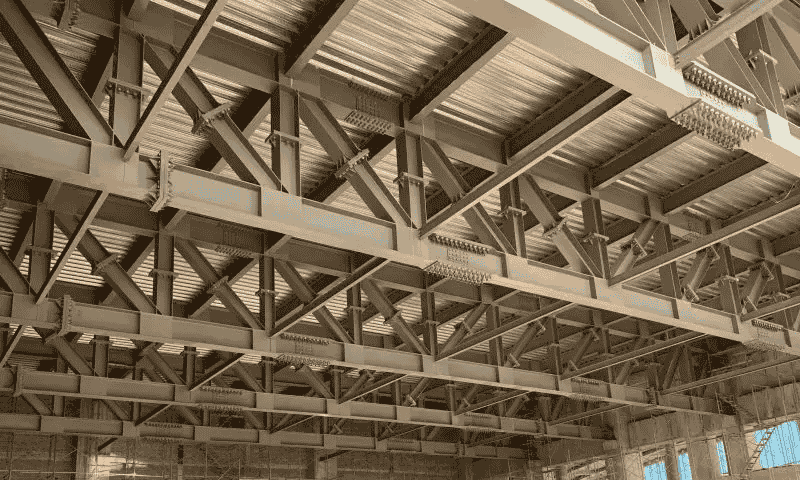

Struktur baja balok pondasi mentransmisikan gravitasi, memastikan distribusi gaya
2. Struktur Balok Pondasi Baja
2.1 Pondasi Balok Tunggal
Pondasi balok tunggal adalah elemen beton bertulang berbentuk silinder yang menghubungkan pondasi tapak terpisah, sehingga membentuk rangka pondasi yang kokoh. Jenis balok ini terdiri dari sistem tulangan baja dan lapisan beton pelindung, yang umumnya digunakan untuk mendukung struktur bangunan hunian (rumah satu lantai, dua lantai, tiga lantai), bangunan industri ringan, serta bangunan tambahan dengan beban sedang hingga kecil.
Ukuran pondasi balok tunggal bergantung pada beban struktur, kondisi tanah, dan jarak antar pondasi tapak.
Kelebihan: Konstruksi sederhana, hemat biaya, dan cocok untuk kondisi tanah yang baik. Namun, kapasitas daya dukungnya terbatas sehingga kurang sesuai untuk tanah lemah atau struktur dengan beban berat.
2.2 Balok Pondasi Mat (atau Balok Pondasi Pelat Beton Bertulang)
Balok pondasi mat umumnya digunakan dalam konstruksi, terutama untuk bangunan dengan beban berat atau kondisi tanah yang lemah. Jenis balok ini memiliki struktur datar yang menyebar ke seluruh area bangunan, sehingga membantu mendistribusikan beban secara merata ke tanah, mengurangi risiko penurunan (settlement) dan kemiringan (tilting).
2.3 Balok Pondasi Jalur (Strip Foundation Beam)
Balok pondasi jalur banyak digunakan dalam konstruksi untuk menghubungkan pondasi setempat, membentuk rangka pondasi yang kokoh bagi bangunan. Struktur ini memiliki karakteristik khas yang sesuai untuk berbagai jenis bangunan dan kondisi tanah. Balok pondasi jalur terdiri dari beberapa lapisan berikut:
- Lapisan alas beton: diterapkan pertama kali untuk menciptakan permukaan datar bagi lapisan di atasnya.
- Sistem tulangan: Terdiri dari dua lapisan:
- Lapisan tulangan atas: Berfungsi utama menahan gaya tekan, biasanya menggunakan batang baja berdiameter lebih besar.
- Lapisan tulangan bawah: Berfungsi menahan gaya tarik, menghubungkan batang tulangan memanjang, dan memastikan kestabilan balok.
- Lapisan beton: Lapisan beton menutupi seluruh sistem tulangan, melindungi tulangan dari pengaruh lingkungan dan memberikan kekuatan tekan pada struktur.
3. Prinsip-Prinsip Penataan Balok Pondasi Baja
3.1 Prinsip-Prinsip Penataan Struktur Baja Balok Pondasi pada Penampang Melintang
Langkah 1: Pemilihan diameter tulangan memanjang pada balok
Pemilihan diameter tulangan memanjang pada balok merupakan langkah paling penting untuk memastikan kapasitas menahan beban seluruh struktur.
Langkah 2: Lapisan pelindung tulangan balok
Lapisan pelindung tulangan balok harus membedakan antara tulangan utama (C1) dan tulangan sekunder (C2).
Langkah 3: Jarak antar tulangan balok
Jarak antar tulangan balok adalah jarak bersih antara bagian-bagian tulangan, dan ukurannya tidak boleh lebih kecil dari diameter tulangan terbesar.
Langkah 4: Penataan tulangan balok yang saling berpotongan
Penataan tulangan balok yang saling berpotongan harus mengikuti prinsip penempatan tulangan balok lantai dalam dua baris agar tidak saling mengganggu. Balok lantai dan balok utama sebaiknya membentuk titik tegak lurus untuk memastikan stabilitas struktur dan efisiensi daya dukung.
3.2 Prinsip-Prinsip Penataan Struktur Baja Balok Pondasi Pada Penampang Memanjang
Prinsip Umum Penataan Tulangan pada Balok
Tulangan momen negatif (tulangan tarik) ditempatkan di bagian atas, sedangkan tulangan momen positif ditempatkan di bagian bawah. Dalam area yang telah dihitung, tulangan dipilih dan ditata pada penampang dengan momen maksimum.
Saat memotong dan membengkokkan tulangan, harus dipastikan bahwa sisa baja memiliki kapasitas untuk menahan momen lentur, tidak hanya pada penampang tegak lurus, tetapi juga pada penampang miring. Ujung setiap batang tulangan penopang beban juga harus ditambahkan dengan aman untuk menjamin keselamatan.
Prinsip Penataan Tulangan Kolom Independen
Untuk kolom baja independen, penempatan dan penataan setiap bentang dan setiap tumpuan sebaiknya dilakukan menggunakan batang lurus, sehingga memberikan fleksibilitas dalam pemilihan dan penataan tulangan. Tulangan independen adalah batang lurus yang dapat dibengkokkan pada ujungnya untuk membentuk tulangan miring.
Batang baja miring ditata berdasarkan kebutuhan gaya geser, dan dapat juga berupa batang miring panjang untuk membentuk segmen penambatan (anchorage) sesuai desain struktur. Penataan baja pada balok independen dapat berbeda dalam jumlah batang pada tengah bentang, bentang samping, dan di atas tumpuan, tergantung kebutuhan spesifik setiap proyek. Material yang digunakan untuk membangun balok semuanya adalah baja struktural (structural steel), sehingga kualitas bangunan baja prefabrikasi (prefabricated steel building) terjamin.

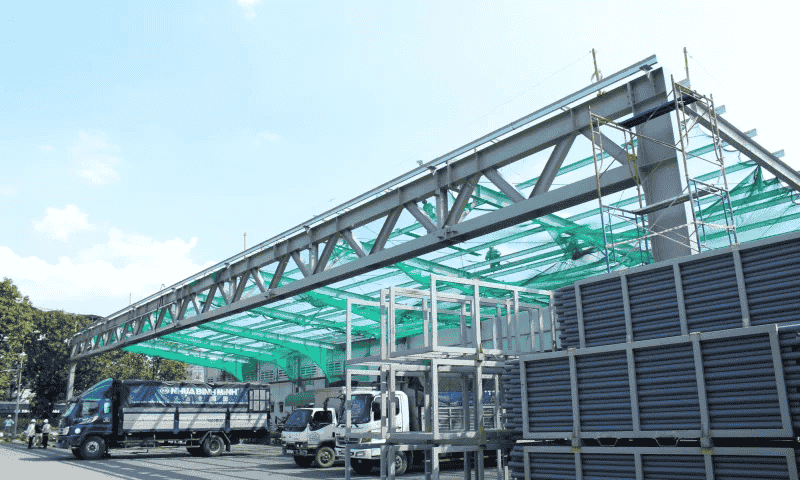

Prinsip penataan pondasi balok baja
4. Peran Balok Pondasi dalam Struktur Baja
4.1 Distribusi Beban Merata dan Peningkatan Kekakuan Pada Sistem Pondasi
Balok pondasi berfungsi sebagai pengikat penghubung, mendistribusikan beban dari struktur ke pondasi secara merata, sehingga mencegah penurunan diferensial dan kemiringan yang disebabkan oleh beban terfokus pada satu titik. Hal ini meminimalkan risiko kerusakan pondasi dan melindungi struktur atas.
Selain itu, balok pondasi juga meningkatkan kekakuan keseluruhan sistem pondasi, sehingga meningkatkan kapasitas daya dukung dan mengurangi risiko retak akibat beban serta perubahan kondisi geologi.
4.2 Mencegah Penurunan Diferensial dan Menstabilkan Pondasi Kolom
Menghubungkan pondasi tapak terpisah dengan balok pondasi membantu membatasi penurunan diferensial antar pondasi, sehingga memastikan keseimbangan struktur dan mencegah kemiringan atau deformasi yang disebabkan oleh penurunan yang tidak merata. Hal ini melindungi struktur atas dari retak dan kerusakan akibat deformasi pondasi.
Balok pondasi juga berfungsi untuk menstabilkan pondasi kolom, memastikan kolom tetap tegak dan tidak berputar atau bergeser akibat dampak beban. Stabilitas pondasi kolom ini juga melindungi struktur baja atas dari keruntuhan akibat ketidakstabilan kolom.
4.3 Membentuk Pondasi yang Menyatu, Tahan Air, dan Menyediakan Permukaan Kerja Konstruksi
Balok pondasi menghubungkan pondasi tapak terpisah, membentuk sistem pondasi yang menyatu yang berfungsi sebagai satu blok kohesif. Hal ini meningkatkan kapasitas daya dukung dan mencegah penurunan pada seluruh struktur. Pondasi yang menyatu membantu mendistribusikan beban secara merata, sehingga mengurangi risiko retak dan kerusakan pondasi akibat beban terfokus pada satu titik.
Pondasi yang menyatu juga membantu menyebarkan beban secara merata, meminimalkan risiko retak atau kerusakan pondasi akibat konsentrasi beban di satu lokasi. Selain itu, balok pondasi memiliki efek tahan air, melindungi struktur baja dari korosi. Balok pondasi juga membentuk platform konstruksi bagi elemen atas, sehingga proses pembangunan menjadi lebih mudah dan aman.

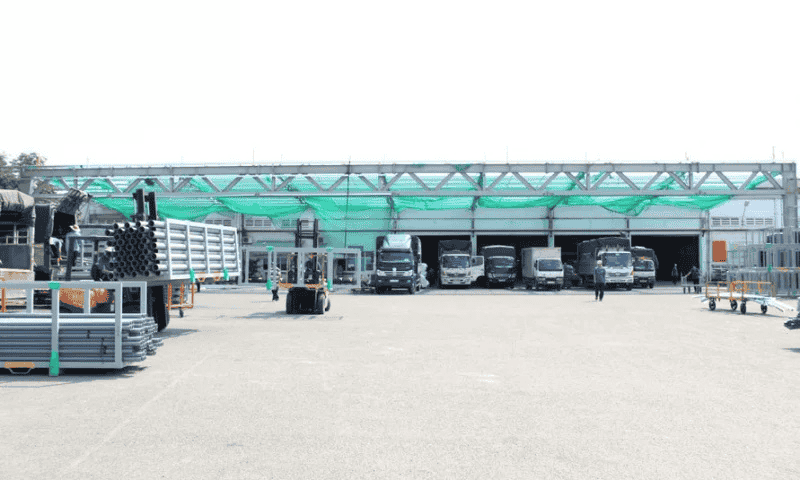

Peran pondasi balok pada struktur baja
